HB20 Automático com Problema: É o Motor, o Câmbio ou o Módulo?

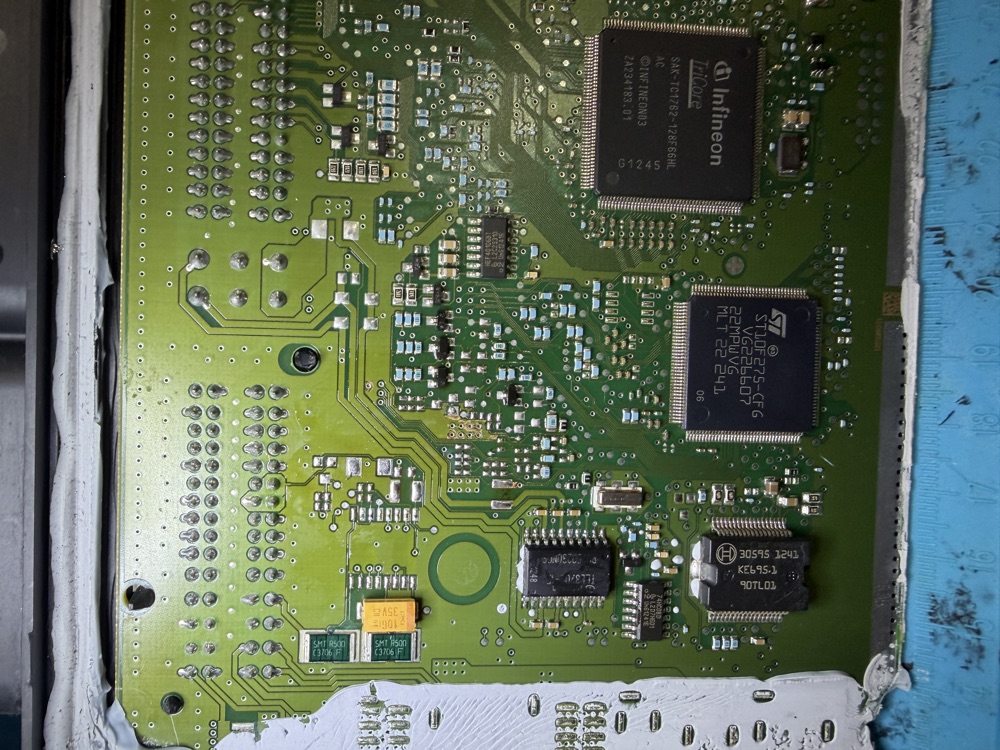

Módulo do HB20 aberto na bancada da JRTECH sendo diagnosticado

Seu HB20 automático está engasgando, sem força, com luz da injeção acesa ou sem trocar marcha? Antes de gastar com peças que talvez não sejam o problema, leia este guia. Em 10 minutos você vai entender se o defeito está no motor, na transmissão ou no módulo eletrônico (ECU ou TCM) — e o que fazer em seguida.

Este manual foi escrito por quem repara módulos eletrônicos em nível de chip há mais de uma década. Atendemos diariamente HB20 vindos de todo o Brasil com diagnóstico errado: motor desmontado quando o problema era o módulo, módulo trocado quando o problema era um sensor de R$ 80,00. A intenção aqui é simples — te ajudar a evitar prejuízo, seja você dono do carro ou mecânico em busca de uma referência confiável.

⚠️ Antes de começar: nenhum diagnóstico à distância substitui leitura de scanner OEM e teste em bancada. Este guia te dá a direção certa, mas a confirmação final precisa de equipamento profissional (Launch X431, GScan, GDS, ou similar) e, em casos complexos, análise de placa eletrônica.

Sumário Rápido

Quais HB20 Automáticos existem (e por que isso muda tudo)
Os 3 sistemas que podem falhar — explicação simples
Tabela rápida: sintoma × causa provável
Sintomas de problema no MOTOR (mecânico)
Sintomas de problema no CÂMBIO (transmissão)
Sintomas de problema no MÓDULO DO MOTOR (ECU)
Sintomas de problema no MÓDULO DO CÂMBIO (TCM)
Roteiro de diagnóstico passo a passo
Códigos de falha (DTCs) mais comuns no HB20
Quando procurar um especialista em módulos
Perguntas frequentes

1. Quais HB20 Automáticos Existem (e Por Que Isso Muda Tudo)

O HB20 já foi vendido com pelo menos três configurações automáticas no Brasil. Identificar a sua é o primeiro passo do diagnóstico — porque o módulo, o protocolo de comunicação e os defeitos típicos mudam conforme a versão:

Versão	Anos	Câmbio	Módulo do Motor (ECU)
HB20 1.6 Flex	2013–2019	Automático 4 marchas (A4CF1)	Kefico / Continental SIM2K
HB20 1.0 Turbo (TGDi)	2020+	Automático 6 marchas	Continental / Bosch
HB20S / HB20X 1.6	2014–2019	Automático 4 marchas	Kefico / Continental SIM2K

O modelo mais comum em nossa oficina é o HB20 1.6 com câmbio automático de 4 marchas — ele concentra a maior parte das ocorrências de falha eletrônica que você vai ler aqui. E há uma característica desse modelo que mudará completamente como você lê o resto do manual: a ECU e a TCM são o mesmo módulo físico, dividido internamente em duas placas (motor e câmbio) com dois conectores. Explicamos em detalhes no item 2 a seguir.

2. Os 3 Sistemas Que Podem Falhar — Explicação Simples

Imagine o conjunto motor-câmbio do HB20 como uma orquestra. Existem três "personagens" principais:

🔧 1. O MOTOR (mecânico)

É o conjunto de pistões, válvulas, comando, bicos, bobinas. Quem queima combustível e gera força. Se ele falha, geralmente há barulho, fumaça, perda de potência claramente sentida e sintomas que aparecem mesmo com o carro parado.

⚙️ 2. O CÂMBIO (transmissão)

Conjunto de embreagens internas, planetárias, bomba de óleo, corpo de válvulas. Recebe a força do motor e distribui para as rodas. Quando falha, o sintoma aparece na hora de trocar marcha ou em movimento — não parado.

💻 3. OS MÓDULOS (ECU + TCM)

São os "cérebros". A ECU controla o motor. A TCM controla o câmbio. Conversam pela rede CAN. Quando um falha, os sintomas são estranhos, intermitentes e contraditórios — é aqui que muito mecânico se perde.

⚠️ Particularidade crítica do HB20 1.6 Automático: diferente da maioria dos veículos, aqui a ECU e a TCM compartilham o mesmo módulo físico. É uma única caixa eletrônica, montada no compartimento do motor, com dois conectores — um para o motor (injeção, ignição, sensores) e outro para o câmbio (solenóides, sensores de rotação da transmissão). Internamente, a placa é dividida em duas metades praticamente independentes: um lado controla o motor, o outro controla a transmissão.

Esse arranjo tem três consequências práticas importantes:

Um surto elétrico, capacitor envelhecido ou falha de alimentação pode derrubar as duas funções ao mesmo tempo (motor e câmbio falham juntos) — sinal diagnóstico forte de que o defeito está no módulo.
Um defeito localizado (ex.: driver de solenóide queimado) costuma atingir apenas uma das metades da placa — o motor segue normal mas o câmbio falha, ou vice-versa.
Como o módulo está no cofre do motor, ele sofre com calor do motor, umidade, oxidação dos conectores e surtos da rede elétrica.

3. Tabela Rápida: Sintoma × Causa Provável

Use esta tabela como ponto de partida para o seu pré-diagnóstico:

Sintoma	Motor	Câmbio	ECU	TCM
Marcha lenta irregular / morre parado	✅	—	✅	—
Não troca marcha / preso em uma marcha	—	✅	—	✅
Solavanco na troca de marcha	—	✅	—	✅
Luz da injeção (motor) acesa	✅	—	✅	—
Luz EPC ou "Check Engine" piscando	✅	—	✅	—
Fumaça branca, azul ou preta no escape	✅	—	—	—
Barulho metálico vindo do motor	✅	—	—	—
Cheiro de queimado (óleo do câmbio)	—	✅	—	—
Gira mas não pega / não dá partida	✅	—	✅	—
Scanner não conecta na ECU	—	—	✅	—
Scanner não conecta na TCM	—	—	—	✅
Câmbio entra em modo de emergência (3ª fixa)	—	✅	—	✅
Falhas múltiplas e sem relação entre si	—	—	✅	✅
Defeito intermitente que "aparece e some"	—	—	✅	✅
Piorou depois de chuva forte ou lavagem	—	—	✅	✅

4. Sintomas de Problema no MOTOR (Parte Mecânica)

O motor do HB20 (Gamma 1.6 ou Kappa 1.0) tem boa durabilidade, mas problemas mecânicos aparecem principalmente em carros com manutenção atrasada. Os sinais clássicos:

Barulho metálico ritmado: bate-mancal, bate-pino, comando batendo. Aumenta com o motor mais quente ou mais rotação.
Fumaça branca constante: entrada de água no cilindro (junta do cabeçote ou cabeçote trincado).
Fumaça azulada: óleo queimando no cilindro (anéis ou guias de válvula).
Fumaça preta com cheiro de combustível: mistura rica — pode ser bico de injeção, sonda lambda ou problema na ECU.
Perda de compressão: motor sem força mesmo com tudo limpo e ECU OK. O teste de compressão define.
Falha em cilindro específico: se trocar bico/bobina e o problema acompanhar o cilindro, é mecânico.
Superaquecimento: bomba d'água, válvula termostática ou ventoinha com problemas.

💡 Regra de ouro do motor: se o sintoma é audível, visível (fumaça) ou sentido fisicamente (vibração forte, perda evidente de força), antes de mexer em eletrônica investigue a parte mecânica básica: compressão, óleo, velas, bobinas e bicos, nessa ordem.

5. Sintomas de Problema no CÂMBIO (Transmissão)

A transmissão automática A4CF1 do HB20 1.6 exige troca de óleo ATF (SP-IV) a cada 60.000 km. Negligência aqui é a causa principal de defeitos:

Patinação: motor acelera mas o carro não desenvolve. Sente-se uma oscilação antes da marcha encaixar. Indica embreagem interna gasta.
Solavancos fortes nas trocas: pode ser controle eletrônico (TCM) ou corpo de válvulas com solenóide obstruído por óleo sujo.
Trocas atrasadas: motor sobe a 4.000 rpm antes de subir marcha. Pode ser sensor de rotação da transmissão.
Engata com tranco no D ou R: conversor de torque ou nível baixo de ATF.
Câmbio preso em 3ª marcha (limp mode): a transmissão trava para proteção. Isso pode ser tanto defeito interno quanto TCM.
Cheiro de queimado: ATF superaquecido por patinação. Óleo escuro e com cheiro forte na vareta exige atenção imediata.

💡 Antes de condenar o câmbio: verifique sempre o nível e a cor do ATF, e leia os códigos da TCM com scanner. Câmbio mecânico aberto custa R$ 4.000–8.000. Reparo de TCM custa uma fração disso.

6. Sintomas de Problema no MÓDULO DO MOTOR (ECU)

A ECU do HB20 costuma falhar por capacitores eletrolíticos vazando, transistor driver de injeção queimado, solda BGA trincada ou surto elétrico. Os sintomas são facilmente confundidos com problemas mecânicos:

Gira mas não pega: faísca e combustível estão presentes, mas o motor não responde.
Morre depois de funcionar alguns minutos: componente da placa aquece, falha e a ECU corta os comandos. Ao esfriar, volta a funcionar.
Códigos de falha recorrentes mesmo após a troca do sensor: sinal clássico de que o driver interno da ECU está danificado.
Várias falhas simultâneas sem relação: ex. falha na sonda + canister + pressão. ECU corrompida ou alimentação instável.
Scanner não comunica com a ECU: se outros módulos (ABS, airbag) comunicam mas a ECU não, o módulo do motor está inoperante.
Falha de injeção em um cilindro específico constante: mesmo trocando bico e bobina, a falha continua no mesmo cilindro. Driver de injeção interno queimado (defeito muito comum em HB20 1.6).

7. Sintomas de Problema no MÓDULO DO CÂMBIO (TCM — Lado do Câmbio)

A TCM do HB20 1.6 está integrada no mesmo módulo físico da ECU, sob o capô. Os problemas mais comuns de placa que consertamos diariamente:

Códigos P0700, P0750, P0755, P0760 (P0760 é o recordista no HB20): indica falha no circuito do solenóide de mudança. Em 70% dos casos o defeito é na TCM (driver queimado), e não na peça do câmbio.
Câmbio em modo de emergência (limp home), travado em 3ª marcha: proteção eletrônica acionada.
Motor E câmbio falhando juntos: como compartilham o mesmo módulo, falhas simultâneas nos dois sistemas são forte sinal de pane no módulo eletrônico principal.

💡 Alerta sobre o código P0760 no HB20: trocar o solenóide sem testar o módulo TCM em bancada costuma ser prejuízo. Se o driver interno na TCM estiver em curto, ele queimará o solenóide novo ou o código de erro retornará em poucos dias.

Diagnosticou algum desses sintomas eletrônicos no seu HB20?

Evite gastar fortunas trocando peças desnecessárias. Fale com nosso especialista agora mesmo pelo WhatsApp e faça uma análise preliminar gratuita do seu caso.

💬 Falar com Especialista

8. Roteiro de Diagnóstico Passo a Passo

Roteiro técnico recomendado para identificar a falha sem cometer erros de diagnóstico:

Passo 1 — Inspeção visual e de fluidos

Vareta do ATF: verifique cor (vermelho translúcido = ok; escuro/cheiro de queimado = embreagem gasta).
Bateria: meça a tensão. Bateria fraca (abaixo de 12.4V em repouso) gera ruídos na rede CAN e falhas fantasmas nos módulos.
Fiação e Conectores: verifique se há oxidação ou infiltração de água nos conectores da ECU.

Passo 2 — Leitura com Scanner OEM

Conecte um scanner profissional que acesse todos os sistemas (motor, transmissão, ABS, BCM). Anote todos os códigos de erro.
Acompanhe os dados em tempo real em marcha lenta para checar tensões de referência de 5V e sinais de sensores.

Passo 3 — Teste de rodagem monitorado

Monitore a troca de marchas com o scanner conectado para identificar se a rotação do motor e a velocidade de saída condizem.

9. Códigos de Falha (DTCs) Mais Comuns no HB20 Automático

Código	Descrição da Falha	Origem Provável do Defeito
P0117 / P0118	Sensor de temperatura do líquido de arrefecimento — sinal baixo/alto	Sensor danificado ou falha na ECU
P0420	Eficiência do catalisador abaixo do limite	Catalisador, sonda lambda ou erro de mapeamento da ECU
P0626	Sinal "FR" do alternador (campo) — circuito alto	Regulador do alternador ou falha interna da ECU
P0700	Falha genérica do controle da transmissão (solicita acendimento da MIL)	Acompanha outros códigos da TCM (verifique a TCM)
P0743	Solenóide do conversor de torque (TCC) — circuito elétrico	Solenóide com defeito ou driver da TCM queimado
P0750 / P0755	Solenóide de mudança A/B — falha elétrica	Solenóide ou driver interno da TCM
P0760	Solenóide C de mudança — circuito elétrico	TCM (driver na placa queimado) em ~70% dos casos
P1295	Driver do TPS — falha de alimentação de 5V	Módulo ECU (falha no regulador interno de tensão)
U0100 / U0101	Perda de comunicação com a ECU / TCM	Módulo queimado, falta de alimentação ou rompimento de fios CAN

10. Quando Procurar um Especialista em Módulos

Se você ou seu mecânico identificaram um dos cenários abaixo, é hora de enviar o módulo para uma oficina especializada em eletrônica embarcada:

O scanner indica "sem comunicação" com a ECU/TCM mesmo com alimentação de energia e terras OK no chicote.
O motor e o câmbio apresentam falhas intermitentes juntas (como dividem o mesmo módulo físico, a falha conjunta acusa o circuito interno).
O mesmo código de falha de solenóide ou sensor retorna logo após a substituição da peça física.
O orçamento da concessionária para um módulo novo ultrapassa R$ 8.000 (mais codificação).

🛠️ Conserte seu Módulo HB20 com Garantia e Economia

A AUTOCENTER JRTECH realiza o reparo completo em nível de componente de placas de ECU e TCM do Hyundai HB20 (todos os anos). Contamos com simuladores de bancada real, microscopia eletrônica e equipe altamente qualificada para garantir o reparo duradouro.

Atendemos clientes de todo o Brasil via Correios (Sedex). Oferecemos 3 meses de garantia completa sobre o reparo efetuado.

Solicitar Orçamento Agora →

11. Perguntas Frequentes (FAQ)

Na maioria dos casos, reparar. Um módulo novo de HB20 na concessionária custa mais de R$ 8.000 e ainda precisa ser programado. O reparo eletrônico em nível de chip custa entre R$ 600 e R$ 1.800, mantém o módulo original do seu veículo (sem necessidade de reprogramar chaves) e conta com garantia de 3 meses.

Não. Nesse modelo, a ECU (motor) e a TCM (câmbio) compartilham a mesma carcaça e placa eletrônica principal, divididas internamente em duas metades com conectores dedicados. Por isso, quando ocorrem surtos elétricos na bateria ou alternador, ambos os sistemas podem apresentar falhas ao mesmo tempo.

O diagnóstico e reparo no laboratório da JRTECH levam de 3 a 7 dias úteis em média, dependendo da gravidade e da disponibilidade de componentes específicos. O tempo de trânsito dos Correios deve ser somado a esse prazo.

Se a luz estiver fixa e o veículo estiver se comportando normalmente, você pode dirigir até a oficina mais próxima. Porém, se a luz da injeção estiver piscando, pare o veículo imediatamente: indica falha crítica de ignição que pode queimar o catalisador e danificar componentes do motor.

Conclusão

O diagnóstico de problemas eletrônicos e de transmissão no HB20 exige técnica e ferramentas adequadas. Lembre-se sempre de realizar testes básicos de bateria e fiação antes de substituir qualquer componente, e evite a troca recorrente de sensores sem antes testar a integridade da placa da ECU.

Se você precisa de ajuda profissional para testar ou consertar o módulo do seu HB20, fale diretamente com a equipe técnica da JRTECH.
